影响13X分子筛抗压强度的因素有哪些？分子筛的抗压强度如何？胶拟薄水铝石及胶溶剂会起着哪方面的作用？现在化学工业的发展中，企业很大程度上依赖于催化剂的开发。同时催化剂的成型方法和工艺不同，使催化剂具有不同的使用效果。江西凯莱化工为您介绍影响13X分子筛效果的因素。

　　一、拟薄水铝石及硝酸对13X分子筛抗压强度的影响

　　分子筛厂家的工程师，经过大量的实践实验，采用将分子筛及拟薄水铝石按比例进行测试。

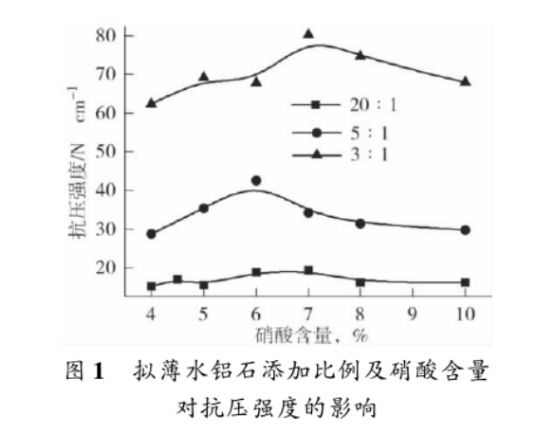

　　例：Y分子筛:拟薄水铝石，规格分别为20：1，5：1和3：1,硝酸含量4%-10%,考察拟薄水铝石添加比例及硝酸含量对抗压强度的影响,结果见图1。

　　通过多项实验表明，13X分子筛抗压强度，是随着拟薄水铝石添加比例的增加而提gao,随着硝酸含量的增加而先提gao后下降。

　　二、胶溶剂对13X分子筛抗压强度的影响

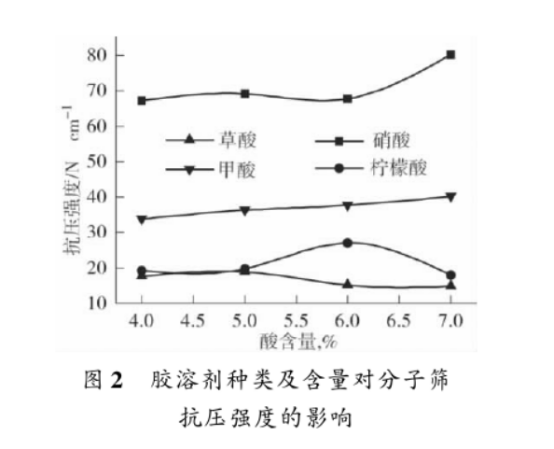

　　此时，也按比例进行测试，分子筛：拟薄水铝石=3：1,分别采用硝酸、柠檬酸、草酸及甲酸作为胶溶剂,质量分数分别为4%,5%,6%和7%,考察胶溶剂对分子筛抗压强度的影响，结果见下图。

　　三、升温速度对13X分子筛抗压强度的影响

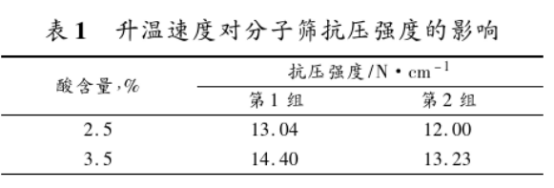

　　硝酸含量(质量分数,下同)分别为2.5%和3.5%,m，分子筛：拟薄水铝石=201,成型后将分子筛分为2组,第1组在干燥和焙烧时控制升温速度,均为100/h,第2组则不受限制,考察升温速度对分子筛抗压强度的影响,结果见表1。

　　在同样操作条件下,第1组比第2组抗压强度高。由此可见,升温速度对分子筛成型后的抗压强度有一定影响,升温速度过快时，孔会出现分布不均匀现象，如果焙烧时间长,会导致13X分子筛小孔烧解,汇聚成大孔,孔径变大,从而抗压强度下降。表1升温速度对分子筛抗压强度的影响

　　四、水粉比对13X分子筛抗压强度的影响

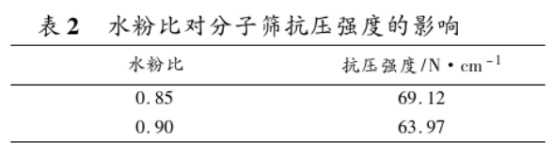

　　硝酸含量为5%，分子筛：拟薄水铝石=3：1，将分子筛分为2组，成型时采用不同的水粉比，成型后测试抗压强度，结果见表2.

　　通过实验表明，当水粉比较大时,成型后的13X分子筛抗压强度有所下降,而且在挤条过程中严重抱杆,成型物易变形、粘连,干燥后易断裂。而水粉比适中的分子筛在挤条时不易粘连,并且干燥后不断裂

　　通过工程师的各项表明，影响13X分子筛效果的因素，主要分：水粉比、升温速度、拟薄水铝石及硝酸、胶溶剂这4大因素。

　　浏览更多分子筛知识：

　　4A分子筛的装填注意事项

　　13X分子筛的吸附原理

　　13x分子筛吸附水可让气体极速干燥

　　13X分子筛密度及详细性能参数
